Редуктор Ц2У купить в Минске
Редуктор цилиндрический двухступенчатый ц2у - привод с зубчатым типом передачи, который относится агрегатами общемашиностроительного назначения, применяются для уменьшения скорости вала с одновременным увеличением получаемого момента. Они способны работать при любом направлении вращения и отличаются устойчивостью к частым знакопеременным нагрузкам.
Базовую основу цилиндрического редуктора 1Ц2У представляет двухступенчатый зубчатый механизм с передаточным отношением в пределах 8; 10; 12,5; 16; 20; 25; 31,5; 40. В зависимости от требуемой мощности редукторы 1Ц2У выпускаются с межосевым расстоянием 100, 125, 160, 200, 250 мм. Максимальный крутящий момент у каждого типоразмера представлен в таблицах технических характеристик. Корпуса редукторов 1Ц2У-100, 1Ц2У-125, 1Ц2У-160 изготавливаются из сплава алюминия или чугуна. Зубчатые колёса, для достижения оптимальных характеристик, имеют косозубый профиль.
Характеристики редуктора
- работа длительная или с периодическими остановками;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- нагрузка постоянная и переменная одного направления и реверсивная;
- вращение валов в любую сторону;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3;

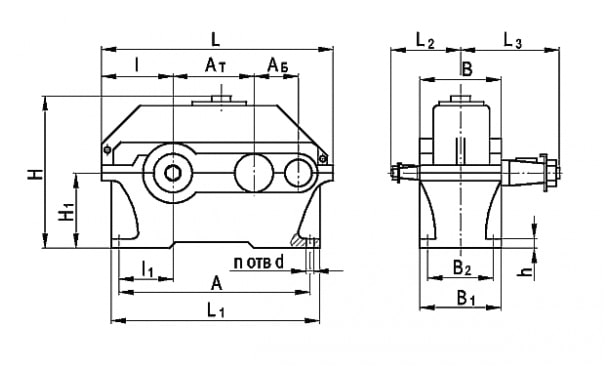

Габаритные и присоединительные размеры:
| Типоразмер редуктора | АТ | АБ | L | L1 | I | I1 | L2 | L3 | H | H1 | A | B | B1 | B2 | d | n | h | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | чугунный корпус | алюминиевый корпус | ||||||||||||||||
| мм | шт. | мм | ||||||||||||||||
| 1Ц2У-100 1Ц2У-100М |
100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 230 | 112 | 290 | 155 | 145 | 109 | 15 | 4 | - | 20±3 |
| 1Ц2У-125 1Ц2У-125М |
125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 175 | 165 | 125 | 19 | 4 | - | 22±3 |
| 1Ц2У-160 1Ц2У-160М |
160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 425 | 206 | 195 | 140 | 24 | 4 | 24±4 | 28±4 |
| 1Ц2У-200 1Ц2У-200М |
200 | 125 | 678 | 580 | 243 | 165 | 212 | 280 | 425 | 212 | 515 | 243 | 230 | 165 | 24 | 4 | 30±4 | - |
| 1Ц2У-250 1Ц2У-250М |
250 | 160 | 829 | 730 | 290 | 212 | 265 | 335 | 530 | 265 | 670 | 290 | 280 | 218 | 28 | 4 | 32±4 | - |

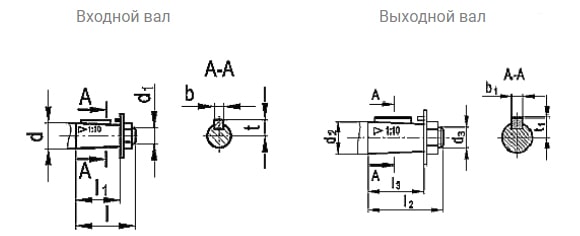

Габаритные размеры концов валов:
| Типоразмер редуктора | d | d1 | l | l1 | b | t | d2 | d3 | l2 | l3 | b1 | t1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | ||||||||||||
| 1Ц2У-100 1Ц2У-100М |
20 | М12х1,25 | 50 | 36 | 4 | 10,6 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
| 1Ц2У-125 1Ц2У-125М |
20 | М12х1,25 | 50 | 36 | 4 | 10,6 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
| 1Ц2У-160 1Ц2У-160М |
25 | М16х1,25 | 60 | 42 | 5 | 13,45 | 55 | М36х3,0 | 110 | 82 | 14 | 28,95 |
| 1Ц2У-200 1Ц2У-200М |
30 | М20х1,5 | 80 | 58 | 5 | 15,55 | 70 | М48х3,0 | 140 | 105 | 18 | 36,38 |
| 1Ц2У-250 1Ц2У-250М |
40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 90 | М64х4,0 | 170 | 130 | 22 | 46,75 |

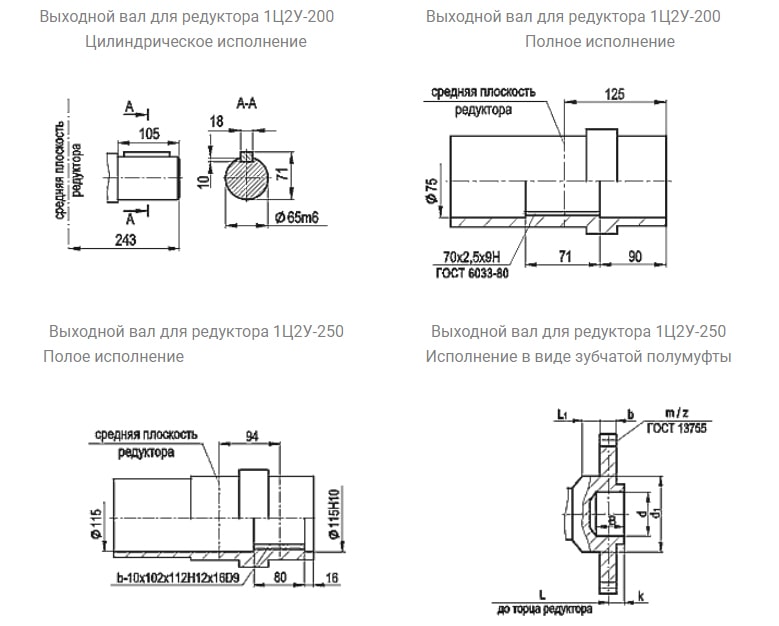

| Типоразмер редуктора | b | L | L1 | k | B | d | d1 | m | z |
|---|---|---|---|---|---|---|---|---|---|
| мм | |||||||||
| 1Ц2У-160 1Ц2У-160М |
20 | 48 | 20 | 19 | 38 | 72F7 | 95f9 | 4 | 40 |
| 1Ц2У-200 1Ц2У-200М |
25 | 55 | 32 | 22 | 50 | 80F7 | 105f9 | 5 | 40 |
| 1Ц2У-250 1Ц2У-250М |
35 | 63 | 16 | 31 | 50 | 120F7 | 170f9 | 4 | 56 |
Продажа Редукторов Ц2У
Заказать и купить редукторы 1Ц2У-100, 1Ц2У100М, 1Ц2У-125, 1Ц2У-125М, 1Ц2У-160, 1Ц2У-160М, 1Ц2У-200, 1Ц2У-200М, 1Ц2У-250, 1Ц2У-250М можно в ООО "Зерноток". Мы предлагаем надёжное оборудование с доставкой по Беларуси. Опт и розница.
