Каталог термопреобразователей (термометров) сопротивления ТСП и ТСМ-1199:
|
Наименование ТС |
Внешний вид |
Краткое описание |
|---|---|---|
|
ТС-1199/011 и 11 |
|
Исполнение с клеммной головкой, диаметром рабочей части 10 мм, подвижным и неподвижным штуцером. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
|
ТС-1199/12 |
 |
Исполнение с клеммной головкой, без штуцера. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
|
ТС-1199/013 и 13 |
|
Исполнение с клеммной головки уменьшенной инерционности. Предназначено для измерения температуры жидких, газообразных сред и твердых тел. |
|
ТС-1199/014 и 14 |
|
Исполнение с клеммной головкой, диаметром рабочей части 8 мм, подвижным и неподвижным штуцером. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
|
ТС-1199/16 |
|
С фланцевым креплением и клеммной головкой. |
|
ТС-1199/021 и 21 |
|
Исполнение с клеммной головкой уменьшенной инерционности. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
|
ТС-1199/22 |
|
Общепромышленное исполнение с клеммной головкой без штуцера |
|
ТС-1199/23 |
|
Общепромышленное исполнение датчика со штуцером, примыкающим к клеммной головке |
|
ТС-1199/24 |
|
Исполнение с клеммной головкой во фторопластовой оболочке. Предназначены для измерения температуры жидких и газообразных химически агрессивных сред. Отличаются высокой химической стойкостью. |
|

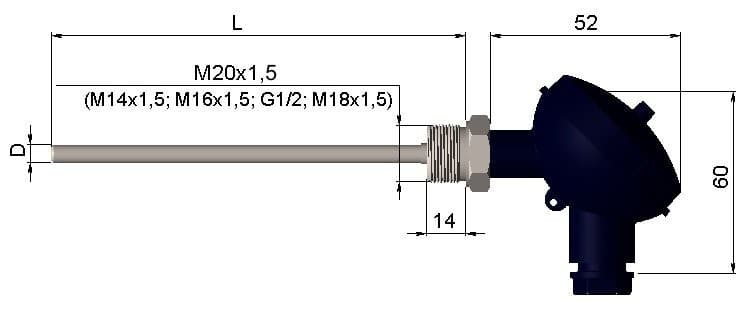

ТС-1199/038 и 38 |
|
Исполнение термометра с разъемом с подвижным или неподвижным штуцером |
|
ТС-1199/039 и 39 |
|
Кабельное исполнение термометра сопротивления с подвижным или неподвижным штуцером |
|
ТС-1199/4 |
|
Кабельный термометр сопротивления для измерения температуры в пресс-автоматах и экструдерах при производстве пластмассовых и резинотехнических изделий. |
|
ТС-1199/41 |
|
Кабельное исполнение для измерения температуры с установкой в "гнезде" массивных крупногабаритных изделий. |
|
ТС-1199/44 |
|
Кабельное исполнение для измерения температуры малогабаритных подшипников и поверхности твердых тел. |
|
ТС-1199/45 |
|
Кабельные термометры, предназначены для измерения температуры малогабаритных подшипников и поверхности твердых тел. |
|
ТС-1199/46 |
|
Кабельное исполнение с байонетом для измерения температуры в пресс-автоматах и экструдерах. Благодаря специальной форме наконечника возможно измерение температуры поверхностей различной формы. Регулируемая глубина погружения рабочей части. |
|
ТС-1199/48 и 48У |
|
Кабельное исполнение термосопротивления с неподвижным штуцером и накидной гайкой. Прямое и угловое исполнение |
|
ТС-1199/49 |
|
Кабельное термосопротивление для измерения температуры рабочей зоны термопластавтоматов. |
|
ТС-1199/5 |
|
"Воздушки". Датчик температуры воздуха. Предназначены для измерения температуры воздуха в помещениях. |
|
ТС-1199/6 |
|
"Иголки". Игольчатые термометры кабельного исполнения с ручкой предназначены для мануального измерения температуры сыпучих и пластичных сред, в т.ч. в процессе обработки и хранения пищевых продуктов. |
Основные параметры термопреобразователей ТСП и ТСМ-1199
Класс допуска термометров сопротивления ТСП-1199 и ТСМ-1199: АА, А, В, С.
НСХ: Pt100, Pt500, Pt1000, 50П, 46П, 100П, 53М, 50М, 100М.
Схема подключения: 2-х, 3-х и 4-х проводная.
Максимальные диапазоны измерения температуры платиновыми термометрами: -50…+600 °С, медными термометрами: -50…+180 °С.
Длина монтажной части: от 20 мм.
Диаметр монтажной части: от 3 мм.
Корпус датчика температуры изготавливается из нержавеющей стали 12Х18Н10Т.
По согласованию с заказчиком могут применяться и другие материалы.
Датчики температуры исп. 11, 011, 13, 013, 14, 014, 21, 021, 23, 38, 038, 39, 039 могут быть укомплектованы гильзами, рассчитанными на номинальное (условное) давление 6.3, 25 или 50 МПа. Благодаря монтажу в защитную гильзу отпадает необходимость в разгерметизации технологической системы при смене термометра после окончания срока поверки.
Степень защиты от пыли влаги по ГОСТ 14254-96 – IP54.
Гарантийный срок эксплуатации – 18 мес.
Межповерочный интервал – 24 мес.
Диапазон измерений ТС
|
Исполнение ТС |
Тип ТС |
|
|
ТСП-1199 |
ТСМ-1199 |
|
|
Диапазон измерений, °С |
||
|
11-14, 011, 013, 014, 16, 21, 021, 22, 23 |
от -50 до +600 |
от -50 до +180 |
|
38, 038 |
от -50 до +200 |
|
|
4, 39, 039, 41, 48, 48У, 49 |
от -50 до +350 |
от -50 до +180 |
|
44, 45 |
от -50 до +200 |
от -50 до +150 |
|
46 |
от -50 до +350 |
от -50 до +150 |
|
5, 24 |
от -50 до +150 |
|
|
6 |
от -50 до +180 |
|
|
Примечание – Рабочий диапазон температур конкретного ТС определяется при заказе. |
||
